詳細介紹

硫化物應(yīng)力腐蝕（Sulfide Stress Corrosion Cracking，SSCC或SSC）是應(yīng)力腐蝕（SCC）中的一個特殊類型，但與通常所說的應(yīng)力腐蝕有所區(qū)別，在通常所說的應(yīng)力腐蝕中，環(huán)境所起的作用是以陽極溶解為主，而SSC則是以陰極充氫為主。目前SSC機理尚未被完全揭示，但目前大多數(shù)學者傾向于這種開裂是由氫導(dǎo)致，并且硫離子或硫化氫對氫向材質(zhì)內(nèi)的擴散有一定的促進作用。在石油、天然氣（尤其是天然氣）長輸管道中，高壓高強度管道的硫化物應(yīng)力腐蝕開裂會引發(fā)重大的安全事故，因此需要評價管線鋼的抗SSC性能，保證管道的安全。

試驗方案	試驗標準	樣品要求	備注
A法-標準拉伸	NACE TM0177-2005 GB/T4157-2006 ASTM G39-99 ISO 7539-2011 模擬工況試驗	另提供圖紙	溫度：25±3°C 受力：屈服強度80%或用戶自定試驗介質(zhì) ：溶液A：氯化納5%、冰乙酸0.5%、飽和硫化氫溶液溶液B：氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液評定：斷裂及裂紋
B法-標準彎曲		美標（三點彎）：67.3mm4.57mm1.52mm 國標（兩點）：寬15-25mm，長110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm
C法-C形環(huán)		美標：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙
D法-標準雙懸臂梁		中美標：110mm30mm10mm
四點彎曲法		長110mm-250mm，寬15mm-50mm，厚度客供
GHSC硫化氫電偶腐蝕	NACE TM0177-2005	參考硫化氫試驗條件	GHSC試驗應(yīng)按上述對SSC試驗規(guī)定的要求進行，并滿足下列附加的要求、選擇和說明。 a)CRA試樣與完全浸入試驗溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對于特定應(yīng)用的評定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。 b)試驗環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對于特定應(yīng)用的評定，可采用E2.5中所述的SSC試驗環(huán)境。

取樣要求

>>拉伸法：試樣長度≥100mm，工作段應(yīng)長25.4mm，直徑6.35±0.13mm。每組三個試樣

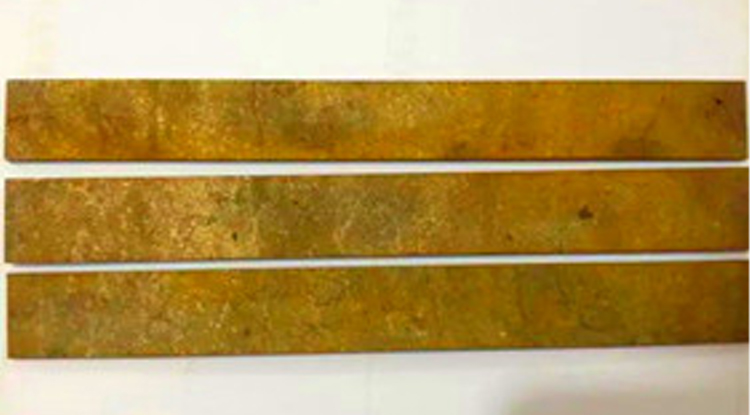

>>彎梁法：美標（三點彎）：67.3mm*4.57mm*1.52mm 國標（兩點）：寬15-25mm，長110mm-255mm，厚度要求0.8-1.8mm

>>C型法：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙

>>雙懸臂梁：常規(guī)樣品≥101.6*25.4*9.35mm；薄樣品T≥4.76mm

>>四點彎：長110mm-250mm，寬15mm-50mm，厚度客供（如5mm）

亚洲人成网站999久久久综合,a国产成人免费视频,a欧美在线,亚洲欧美韩国,亚洲综合色在线,亚洲精品第一,久久精品全国免费观看国产

我們的服務(wù)

詳細介紹
