詳細(xì)介紹

鍍層附著力指的是鍍層與基材之間的結(jié)合力，也稱附著強(qiáng)度、結(jié)合強(qiáng)度，它是鍍層質(zhì)量好壞的一個(gè)重要指標(biāo)。鍍層附著力好，意味著鍍層不易剝落，能夠長時(shí)間保持在基材上。附著力不足，鍍層容易脫落，導(dǎo)致產(chǎn)品無法使用或使用壽命大大縮短。

鍍層附著力的檢測方法主要有劃格法、彎曲法、銼刀法、熱震法等。

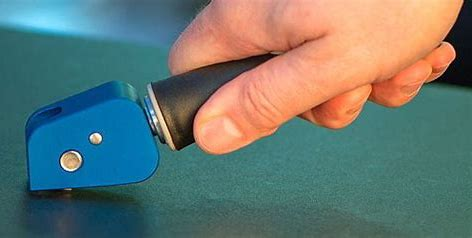

劃格試驗(yàn)：

用30°刀刃的硬質(zhì)剛劃線刀具，劃兩條間距約2mm的平行線。在劃平行線時(shí)，應(yīng)施加足夠的壓力，確保刀刃穿過覆蓋層切割到基體金屬。如果在各線之間的任一部分的覆蓋層從基體金屬上剝落，則認(rèn)為覆蓋層未通過附著力測試。

也可參照GB/T 9286的方法劃邊長為1mm的方格，觀察在此區(qū)域內(nèi)的覆蓋層是否從基體金屬上剝落。

適用鍍層：Au、Ag、Cu、Ni、Ni+Cr、Zn、Cd。

彎曲試驗(yàn)：

用手或夾鉗把試樣快速反復(fù)彎曲。直到試樣斷裂，也可使用合適的機(jī)器來控制彎曲的速度和半徑。然后檢查斷口，確定覆蓋層是否剝離或者覆蓋層能否用刀或鑿子除去。只要出現(xiàn)覆蓋層剝離、碎屑剝離或片狀剝離，即可認(rèn)為未通過附著力測試。

適用鍍層：Cu、Ni、Ni+Cr、Sn+Ni。

銼刀試驗(yàn)：

鋸下一塊帶有覆蓋層的工件，夾在臺鉗上，然后用一粗銼刀（只有一排鋸齒）與覆蓋層表面成45°夾角進(jìn)行銼削，如果覆蓋層不出現(xiàn)分離，即可認(rèn)為覆蓋層結(jié)合力良好。本試驗(yàn)不適用于很薄的覆蓋層，以及鋅、鎘等軟鍍層。

適用鍍層：Ni、Ni+Cr、Sn+Ni。

熱震試驗(yàn)：

將試樣在爐中加熱到一定溫度并保持足夠時(shí)間后，把試樣放入室溫下的水中驟冷，覆蓋層不應(yīng)出現(xiàn)從基體金屬上分離的現(xiàn)象，例如起泡、片狀剝離或分層剝離。本試驗(yàn)適用于覆蓋層與基體金屬之間膨脹系數(shù)明顯不同的情況，對于易氧化的金屬應(yīng)在惰性氣氛、還原氣氛或適當(dāng)?shù)囊后w中加熱。

適用鍍層：Cr、Cu、Ni、Ni+Cr、Ag、Sn、Sn+Ni。

標(biāo)準(zhǔn)參考：

GB/T 5270-2024 金屬基體上的金屬覆蓋層電沉積和化學(xué)沉積層附著強(qiáng)度試驗(yàn)方法評述

SJ 20130A-2018 金屬鍍層附著強(qiáng)度的檢測方法

ASTM B571-23 金屬覆蓋層定性附著力試驗(yàn)的標(biāo)準(zhǔn)實(shí)施規(guī)程

JIS H 8504：1999 金屬覆蓋層附著力試驗(yàn)

亚洲人成网站999久久久综合,a国产成人免费视频,a欧美在线,亚洲欧美韩国,亚洲综合色在线,亚洲精品第一,久久精品全国免费观看国产

我們的服務(wù)

詳細(xì)介紹
