水錘效應（Water Hammer）是指當流體在管道系統中流動時，由于閥門突然關閉或開啟、泵的啟停等原因?qū)е铝黧w動量突然變化，從而在管道內產生壓力波動或沖擊波的現象。這種壓力波動可能對管道系統造成嚴重破壞，因此水錘測試成為管道系統設計、安裝和運行維護中不可或缺的重要環節。

水錘測試主要有兩大目的：

一、系統承受能力驗證

1. 驗證管道系統（包括管道、閥門、支架、設備等）在模擬的水錘發生時能否安全承受產生的壓力波動而不發生損壞。

2. 評估現有在特定操作工況（如泵啟停、閥門快關）下的水錘風險。

3. 檢驗水錘防護措施（如空氣罐、調壓塔、緩閉止回閥、泄壓閥）的實際效果。

一、系統參數測量與分析

1. 測量水錘波傳播速度。這是計算水錘壓力的關鍵參數，與液體性質、管道材料、管壁厚度、約束條件有關。

2. 識別反射點/異常點。通過分析壓力波在管道中的傳播和反射情況，可以定位管道末端、分支、堵塞、泄漏點或其他阻抗變化點的位置。

3. 驗證數學模型。為復雜管道系統的水錘模擬提供關鍵的實測數據（如波速、阻尼系數），由于校準和驗證模型的準確性。

4. 研究特定工況條件下的水錘特性。如研究氣穴現象的影響、不同閥門關閉規律對水錘壓力的影響等。

水錘試驗主要有兩大方法：

1. 快速閥門操作法。這是最常用、最直接的方法，在管道系統穩定流動狀態下，及其快速地關閉（或開啟）安裝在管道上的一個閥門（試驗閥），閥門的關閉時間必須遠小于壓力波在管道中往返一次所需的時間，通常要求關閉時間小于2L/C，其中L是特征管長，C是水錘波速，這是會產生顯著的水錘壓力。

2. 使用專用水錘發生器。使用專門設計的設備（如活塞式?jīng)_擊裝置）在管道內瞬間產生一個壓力脈沖，模擬水錘效應。這種方法可以產生更可控、可重復的沖擊波形。

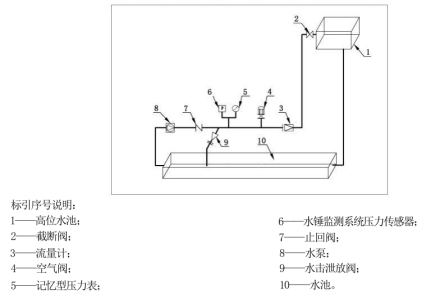

水錘裝置發生原理圖

檢測標準

GB/T 45413-2025 供水管網水錘監測系統通用技術要求

GB 55026-2022 城市給水工程項目規范

JIS S 3200-3:1997供水服務設備 - 水錘試驗方法
